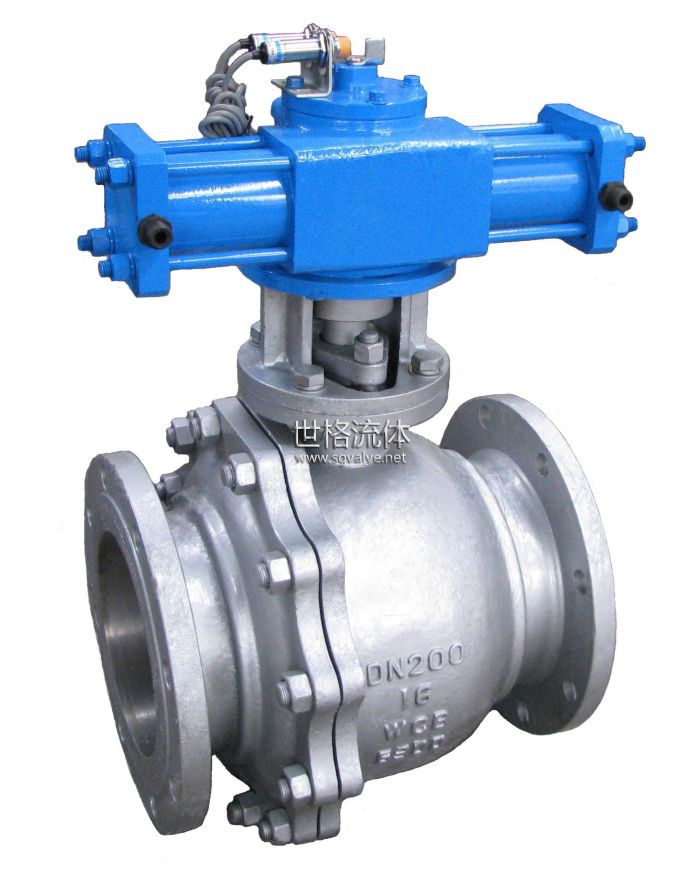

產品名稱：Q741F液動不銹鋼球閥

產品介紹：

液動球閥Q741F液動不銹鋼球閥/防爆液動法蘭球閥/液動法蘭球閥/液動碳鋼球閥/精小型液動法蘭球閥適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動法蘭球閥由液動裝置和球閥兩大部分組成。依靠液動裝置使閥桿旋轉帶動球體轉動來達到啟閉的作用。

技術參數：

公稱壓力：1.6、2.5、4.0、6.4MPa

使用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）

公稱通徑：DN50～800mm

閥體材質：304、316、316L、WCB、HT200

連接法蘭：JB/T79．GB913．HG20592

適用介質：空氣、水、蒸汽、油等流體

產品優點：

液動閥門更方便用戶操作輕便，遠距離自動化操作，發展了半球閥的用途范圍，特別在惡劣的環境下不便于人工操作或常開動作時，配套自動化電腦操作情況下，雙偏心式半球閥配置液動執行機構，更為開創新的創意。該閥門具有開啟力小，關閉能破除結垢障礙，實現密封性能好等雙偏心半球閥的一切優點，耐磨。耐腐蝕材質。液動閥門廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質，及含塵氣體，含顆粒流體、粉末固體介質輸送的理想設備，使用液動操作，更方便的適用于管理自動化，遠距離操縱，配置液動訊號裝置，可用于自動化操作與集中控制。

結構特點：

1、結構簡單可靠、體積小。

2、傳動平穩可靠。

3、液壓缸可以獲得很大的輸出力矩。

4、閥門的開關可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整；其力矩甚至可以通過液壓儀表直接反映出來。

5、閥門開啟速度調節方便。

6、在突然發生事故動力中斷時，仍可利用蓄能器進行一次或數次啟閉操作。

主要技術參數：

1、液源壓力：1.0-4.0MPa

2、輸入信號：電信號0-10MA,4-20MA

3、回訊器電壓：AC220V,DC24V

4、液源接口：M16X1.5,M18x1.5

5、工作環境溫度：-20度-90度，特殊-45度-120度

6、公稱壓力：1.6MPa

7、強度試驗：2.4MPa

8、水密封試驗：1.8MPa

9、氣密封試驗：0.5-0.7MPa

SG液動執行器簡介：

液動執行器是一款新型液動執行機構。SG系列執行器通過三維建模軟件Solidworks設計與優化。與市面上同類產品相比，具有外形精巧美觀、結構緊湊合理、堅固耐用、輸出扭矩大、使用壽命長等特點。SG系列執行器可以作為球閥、蝶閥、旋塞閥等閥門或其它1/4回轉裝置的執行元件。配套液控電磁閥、流量控制閥、限位開關等元件可以實現球閥、蝶閥、旋塞閥等閥門或其它1/4回轉裝置的就地/遠程智能化控制。SG系列液動執行器廣泛應用于石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備中。

產品特點：

1. 支持單作用和雙作用配置。

2. 基于齒輪齒條式設計，結構簡單可靠、體積小巧、動作平穩、輸出力矩大。

3. 齒輪齒條使用45#鋼，可以承受更高的工作壓力、輸出更大的力矩。

4. 液壓缸使用45#無縫鋼管，綜合力學性能好；內表面平滑，摩擦系數低，確保更長的使用壽命。

5. 執行器背面設計有兩個調節螺栓,行程調節更加方便。支持雙向行程調節,調節范圍±5°。

6. 執行器底部連接符合ISO5211標準。使產品更加具有通用性與互換性。

7. 執行器頂部連接符合NAMUR標準。支持標準閥位指示器、限位開關的安裝(HA32需要特殊的安裝支架)。

典型應用：

球閥、蝶閥、旋塞閥及其它1/4回轉裝置的自動化。

工作條件：

1. 液壓油：使用無腐蝕性的抗磨液壓油；運動粘度中等。

2. 額定壓力：設計壓力20MPa；極限使用壓力16MPa。

3. 適用溫度：-20~+80°C

4. 抗振動性：適用于無強烈振動的環境

5. 潤滑：使用自潤滑軸承，在正常工作條件下，無需添加潤滑劑。

6. 安裝：適合室內外安裝使用。

7. 選型與標記：根據具體工作條件合理選型；相關參數將標記在產品銘牌上。

附件支持：

1. 手動機構：支持離合式手動機構或手動泵

2. 限位開關盒：可裝各類限位開關或位置變送器。

3. 液壓電磁閥、電液伺服系統、蓄能器等用于操作或控制閥門。
