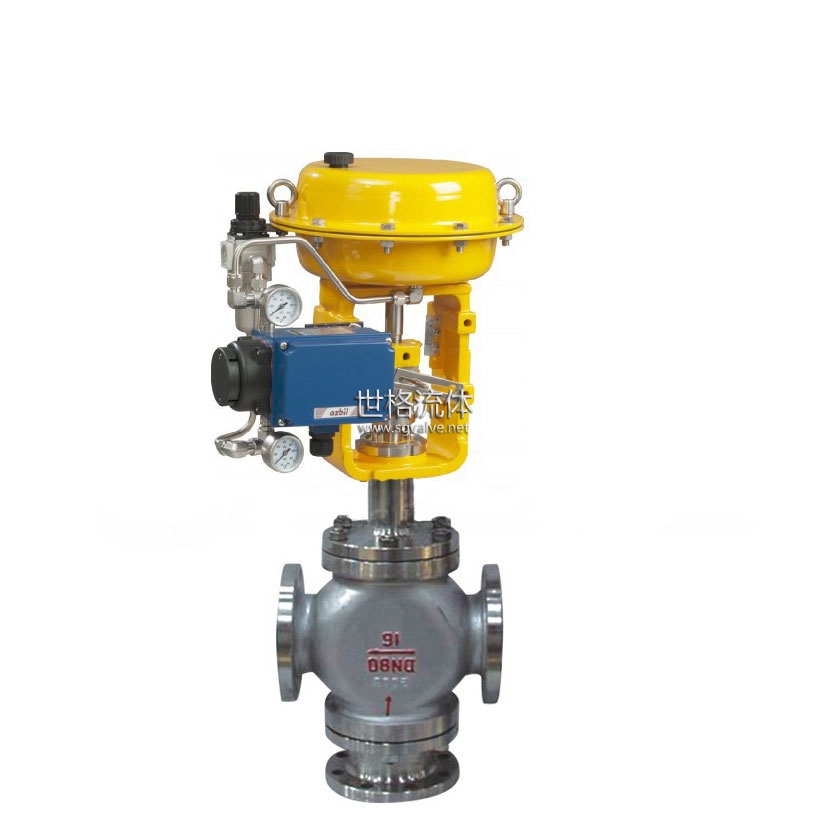

ZX型新系列氣動薄膜三通調節閥
口徑：
特點：
ZX型新系列氣動調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
- 產品特性
- 規格參數
- 常見問題
ZX型新系列氣動調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。
產品特點:
·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
閥體材質:
閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60si2Mn
膜 蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片
|
公稱通徑 DN (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數 (KV)
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
可用合流結構替代
|
|
額定行程 L (mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面積 Ae (c m 2 )
|
280
|
400
|
600
|
1000
|
|
公稱壓力 PN (MPa)
|
1.6 4.0 6.4
|
|
固有流量特性
|
直線、拋物線
|
|
固有可調比 R
|
30
|
|
工作溫度 t( ℃ )
|
普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不銹鋼 -60 ~ 250
散熱型：鑄鋼 -40 ~ 450 鑄不銹鋼 -60~450
|
|
兩種介質溫度差 t( ℃ )
|
鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤ 200
|
|
信號范圍 Pr(kPa)
|
40~200
|
|
氣源壓力 Ps(MPa)
|
0.14~0.4
|
|
允許泄漏量
|
10 -4 X 閥額定容量
|
|
允許壓差△ P(MPa)
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
*本產品性能指標貫徹GB/T4213-92標準
|
|
| |
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
306
|
306
|
306
|
394
|
394
|
394
|
498
|
498
|
498
|
|
H 1
|
PN16
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
360
|
|
PN40
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
|
PN64
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H
|
普通型
|
PN16
PN40
|
490
|
480
|
540
|
580
|
710
|
730
|
750
|
895
|
1005
|
1045
|
|
PN64
|
560
|
561
|
596
|
630
|
760
|
798
|
876
|
892
|
1200
|
1263
|
|
高溫型
|
600
|
615
|
650
|
670
|
850
|
870
|
900
|
1040
|
1330
|
1370
|
|
重量 (kg)
|
普通型
|
PN16
PN40
|
21
|
23
|
33
|
36
|
64
|
72
|
92
|
155
|
193
|
286
|
|
PN64
|
25
|
28
|
40
|
45
|
74
|
85
|
112
|
180
|
243
|
336
|
|
高溫型
|
重量增加 (5-10) ％
|
|
|
|
