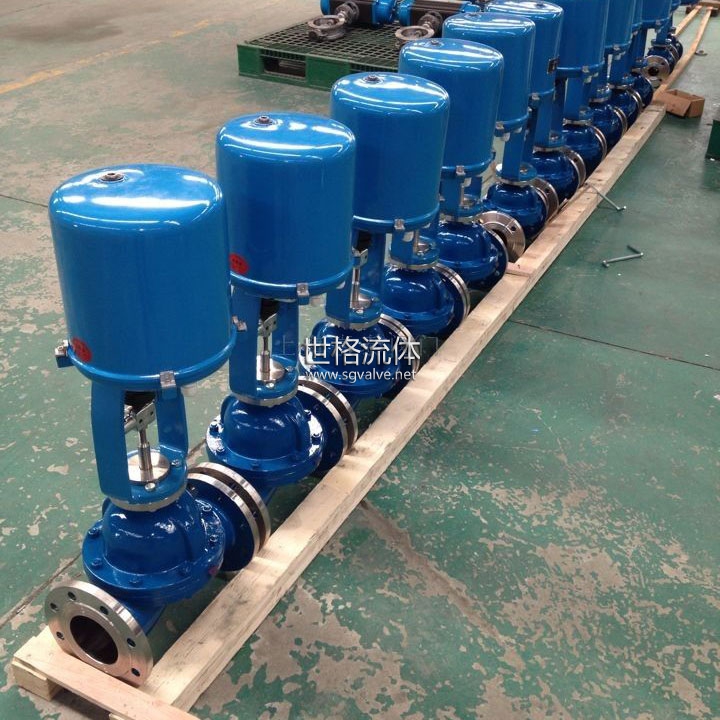

調節電動隔膜閥

口徑
特點

隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜,它將閥體內腔與閥蓋內腔隔開,使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀,粉末狀介質。連接方式:法蘭。驅動方式有:手動,氣動,電動。
  • 產品特性
  • 規格參數
  • 常見問題

結構概況

隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜,它將閥體內腔與閥蓋內腔隔開,使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流
可廣泛應用于各種腐蝕性流體以及纖維狀,粉末狀介質。連接方式:法蘭。驅動方式有:手動,氣動,電動。
長度:BS5156
法蘭連接尺寸:BS4504DIN2532JIS B2212ANSI B16.1ISO2004

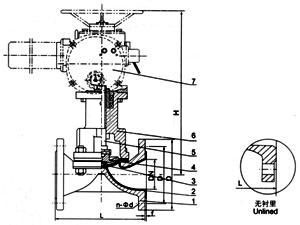

部件列表:1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.閥桿 6.閥蓋 7、電動頭

一、用途

  本電動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠、電動隔膜閥適用于不同工作溫度和液體管路。
電動隔膜閥適用溫度:≤85℃≤100℃≤120℃≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa)0.6 1.0 1.6

二、材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
支撐架:鑄鐵、碳鋼
電動裝置:組合件

三、測試

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

四、主要尺寸參數

公稱通徑
DN

公稱壓力
MPa

工作壓力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H
mm

型號

輸出力矩
MPa

啟閉時間S

質量
Kg/kilos

15





1.6





1.6

108

95

65

4-14

2











20

117

105

75

4-14

2











25

127

115

85

4-14

2

445

Z5-18/16

50

17

40

32

146

140

100

4-18

2

457

Z5-18/16

50

20

41

40

159

150

110

4-18

2

466

Z5-18/16

50

14

44

50

190

165

125

4-18

2

480

Z10-18/16

50

20

50

65



1.0



1.0

216

185

145

4-18

2

517

Z10-18/16

150

28

60

80

254

200

160

8-18

2

539

Z10-36/25

100

16

70

100

305

220

180

8-18

2

576

Z10-36/25

100

17

77

125

356

250

210

8-18

3

634

Z15-18/25

150

32

92

150

406

285

240

8-22

3

660

Z20-18/25

200

53

120

200



0.6



0.6

521

340

295

8-22

3

860

Z20-36/25

300

33

180

250

635

395

350

12-22

5











300

749

445

400

12-22

5
