手動氣動隔膜閥是帶尾閥，手動〔手輪〕驅動直通式截止閥。EPDM隔膜材料、鑄造不銹鋼閥體、拋光直通無死角通道，并且具有開、關限位及狀態顯示功能。該閥門耐酸、耐堿、無外漏、不染菌、易消毒以及維護方便。

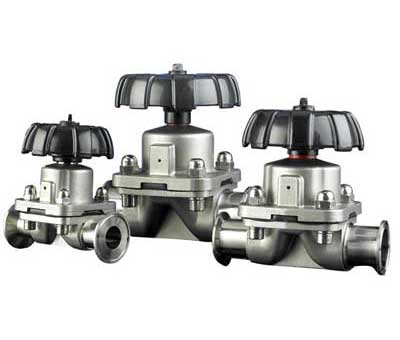

手動氣動隔膜閥圖片
1.隔膜閥的兩種典型結構是直線通過結構和堰式結構。
2.堰式隔膜閥和直線通過式隔膜閥的結構，除去閥體和隔膜之外，其他部分結構相似。閥體上有一涂漆的唇部，它向上抬起而與隔膜相遇，因為俄可以事宜哦那個較小的隔膜。閥體是自排液式的，因而它用于食品操作。因為隔膜可以由較強的材料制造，故閥體也能用于高壓工況。
3.隔膜的彈性不足以用長的行程。較強的和加強的隔膜也使得堰式結構用于高壓工況，隔膜的彈性不足以用于長的行程，較強的和加強的隔膜也使得堰式結構用于真空操作。
4.直線通過隔膜閥，其閥體的底壁幾乎與物流平行，使得物流不受阻礙地通過閥門而無大的干擾。
5.隔膜的彈性使它可移動到閥體底部。隔膜上面是壓縮器，一個圓形零件其形狀頗像閥體的流動通道，它連接到手輪桿上。
6.隔膜安裝在壓縮器底部以保證隔膜在全開位置時能被提起而遠離物流。壓縮器是不與介質接觸的閥門零件，手輪機構是位于與閥體用螺栓連接的閥帽內。隔膜本身被用作為閥體和閥蓋帽之間的墊片，用以防止向大氣泄漏。
手動氣動隔膜閥的原理
手動隔膜閥的操作很近似于膠管閥的操作。旋轉手輪是壓縮器下降，開始像閥體底壁推動隔膜。在節流狀態，手動操縱器旋轉到所需的流量處之后并停留在該處。在開–關狀態，達到較大壓力時，兩個表面則達到嚴密的密封。當隔膜閥打開時，手動操縱器的旋轉作用則相反，當閉合元件提升后擴大了流動面積。在全開位置，壓縮器完全收縮到閥蓋帽內部，隔膜遠離物流。在此點閥門達到它的全面積容量。總之隔膜閥提供固有等百分比流動特性，該特性在操作時往往會直線運動。
手動氣動隔膜閥特點：
* 結構緊湊、簡單、體積小,外形美觀；
*開關有導向,運動平穩；
* 關閉力矩小,壽命長,≥3萬次；
* 膜片壓緊可自動調整，受壓均勻， 密封可靠；
*膜片裝入閥芯采用推入式，更換方便；
主要零件材料：
閥蓋、閥芯、閥體 ：304；閥桿： H62；膜片：氟橡膠、乙丙橡膠等
外形尺寸：
